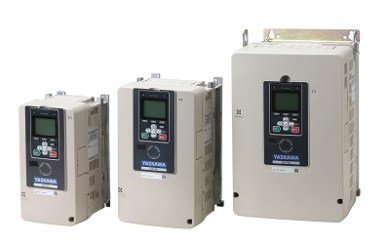

Ứng dụng của biến tần Yaskawa GA700

Tải thường: Quạt, bơm, HVAC
Tải nặng: cầu trục và các máy nâng hạ, băng chuyền, máy nén khí, máy đùn ép, máy cuộn, máy công cụ…

Nguồn cấp

3 pha 200V, 3 pha 400V, (− 15% tới +10% ) 50-60Hz (± 5%)

Công suất

0.4-90 kW (200 V), 0.4-315 kW (400 V)

Dòng điện

4.8-360 A (200V), 2.5-675 A (400V)

Dải tần số

0-590Hz

Mô men khởi động

150%-200% tùy theo phương pháp điều khiển

Khả năng quá tải

Tải thường 110% trong 60 giây, tải nặng 150% trong 60 giây

Phương pháp điều khiển

V/f, V/f có phản hồi tốc độ, véc tơ vòng hở, véc tơ vòng kín có phản hồi tốc độ, véc tơ vòng hở cho động cơ đồng bộ, véc tơ vòng kín cho động cơ đồng bộ, véc tơ vòng hở cao cấp.

Phanh hãm

Biến tần 75kW trở lên tích hợp mạch điều khiển hãm động năng giúp dừng nhanh khi kết hợp với điện trở hãm

Ngõ vào

Ngõ vào số đa chức năng, ngõ vào tần số tham chiếu, ngõ vào an toàn

Ngõ ra

Ngõ ra cách ly quang đa chức năng, báo lỗi rơ le, ngõ ra số đa chức năng, ngõ ra giám sát, ngõ ra giám sát an toàn

Chức năng bảo vệ

Động cơ, quá dòng tức thời, quá tải, quá áp, thấp áp, mất áp, quá nhiệt, quá nhiệt điện trở phanh, ngăn chặn sụt

Chức năng chính

Chức năng tự động dò tốc độ động cơ khi mất nguồn sử dụng cảm biến tốc độ
Chức năng KEB giữ động cơ hoạt động ổn định khi mất nguồn dùng năng lượng tái sinh
Có khả năng điều khiển sensorless (điều khiển vị trí động cơ IPM mà không cần phản hồi từ động cơ (encorder) và không cần thêm bộ điều khiển).
Cung cấp nhiều tính năng giúp thiết lập và vận hành biến tần dễ dàng như: chế độ tự chỉnh auto-tuning...
Tích hợp sẵn bộ điều khiển PID

Truyền thông

Hỗ trợ các chuẩn truyền thông RS422/RS485 (mặc định), PROFIBUS - DP, DeviceNet, CC-Link, CANopen, LONWORKS, MECHATROLINK -2, MECHATROLINK-3, EtherCAT, EtherNet/I, Modbus TCP/IP.

Thiết bị mở rộng

Màn hình vận hành LCD, cuộn kháng xoay chiều, cuộn kháng một chiều, bộ phanh, điện trở phanh, lọc nhiễu...
Card tham chiếu tốc độ, card truyền thông, card giám sát, card điều khiển tốc độ máy phát

Cấp bảo vệ

IP20 (Mở lắp biến tần)
