Hệ thống biến tần điều khiển nhiều bơm cho tòa nhà, nhà máy nước sạch

Thứ tư - 28/10/2020 09:18
Giải pháp sử dụng biến tần chuyên dụng HVAC GD300-16 hoặc biến tần GD200 A kèm thêm card mở rộng của hãng INVT điều khiển hệ thống đa bơm điều áp – luân phiên đảm bảo hệ thống bơm hoạt động ổn định, giảm chi phí đầu tư, tiết kiệm điện và nâng cao tuổi thọ động cơ.

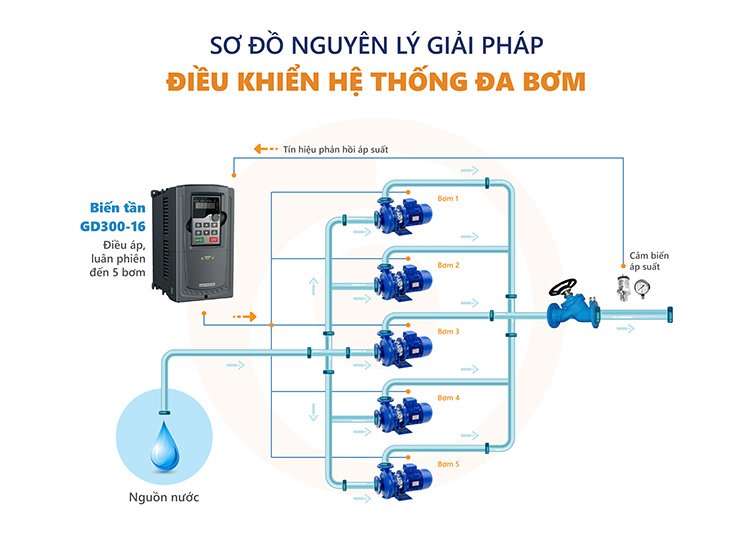

Mạch nguyên lý
Mạch nguyên lý
Giải pháp sử dụng biến tần chuyên dụng HVAC GD300-16 của hãng INVT điều khiển hệ thống đa bơm điều áp – luân phiên đảm bảo hệ thống bơm hoạt động ổn định, giảm chi phí đầu tư, tiết kiệm điện và nâng cao tuổi thọ động cơ.
Bơm nước được ứng dụng trong hầu hết các lĩnh vực của đời sống và sản xuất, trong đó hệ thống đa bơm được sử dụng rộng rãi trong các ngành công nghiệp và sinh hoạt như trạm cấp nước, trạm xử lí nước, các chung cư cao tầng, hệ thống sục khí nuôi tôm, bơm máy nhuộm, bơm cứu hỏa, bơm cát và hàng loạt ứng dụng khác.
Phương pháp điều khiển bơm kiểu cũ sử dụng động cơ 3 pha khởi động sao tam giác hoặc chạy trực tiếp điện lưới và được kiểm soát thông qua relay và timer.
KHÓ KHĂN CỦA KHÁCH HÀNG
Các máy bơm có tần suất chạy/dừng nhiều làm giảm tuổi thọ bơm.
Các bơm luôn hoạt động hết công suất dù nhu cầu sử dụng ít, gây hao phí điện năng.
Sụt áp hệ thống điện do khởi động cùng lúc nhiều bơm.
Tốn chi phí và không gian cho việc xây tháp nước (đối với trạm cấp nước).
Áp suất và lưu lượng nước không ổn định gây ảnh hưởng đến các hệ thống khác và làm vỡ đường ống, van…
Các bơm không được làm việc luân phiên, một số bơm hoạt động quá nhiều hoặc quá ít, gây hư hỏng, rỉ sét các chi tiết.
Tăng chi phí vận hành, bảo trì, bảo dưỡng.
PHÂN TÍCH GIẢI PHÁP
Sử dụng biến tần chuyên dụng HVAC GD300-16 của INVT điều khiển hệ thống đa bơm điều áp – luân phiên giúp giải quyết hoàn toàn các vấn đề trên.
Biến tần GD300-16 nhận tín hiệu từ cảm biến áp suất (được gắn trên đường ống chính), biến tần sẽ tự động điều chỉnh tần số, từ đó thay đổi tốc độ bơm
Khi nhu cầu sử dụng nước cao, biến tần sẽ tự động điều khiển động cơ bơm ở tốc độ cao nhất để duy trì áp lực. Ngược lại, khi nhu cầu sử dụng nước thấp, biến tần sẽ điều khiển động cơ bơm giảm tốc độ xuống hoặc dừng hẳn.
Biến tần GD300-16 điều khiển ổn áp, luân phiên và khởi động mềm khi thêm hoặc giảm các bơm (có thể mở rộng lên đến 11 bơm), cân bằng thời gian vận hành các bơm, giám sát và điều khiển theo thời gian thực.
so do he thong da bom
LỢI ÍCH GIẢI PHÁP
Ổn định áp suất và lưu lượng nước trên đường ống
Hệ thống hoạt động liên tục ngay cả khi sửa chữa hoặc thay thế bơm lỗi
Động cơ hoạt động đúng nhu cầu tải, tiết kiệm điện năng tiêu thụ
Hệ thống vận hành đơn giản chỉ với 1 biến tần, không cần PLC
Giảm thiểu chi phí đầu tư khi không phải xây dựng bể chứa, tháp nước
Chống rỉ sét, hao mòn cơ khí và tăng tuổi thọ bơm nhờ điều khiển luân phiên hợp lý
Biến tần giúp động cơ khởi động êm, tránh sụt áp điện lưới và hư hỏng đường ống
